水密电缆作为声纳设备的关键构成部分，其构造设计精密，以满足高要求领域的使用需求。以下是水密电缆的主要构造特点：

一、基本结构
水密电缆主要由线芯、密封胶层、护套以及其他辅助结构组成。具体来说，一种纵向水密电缆的结构包括：
线芯：负责传输电流或信号。
靠前密封胶层：位于线芯外部，用于初步密封保护。
内护套：进一步保护线芯和密封胶层。
第二密封胶层：在内护套外部，提供额外的密封效果。
屏蔽层：用于屏蔽外部电磁干扰，确保信号传输的稳定性。
外护套：较外层保护，通常采用耐磨、耐腐蚀的材料制成。
此外，有的水密电缆还包括铠装层和缓冲层等结构，以提高电缆的抗拉、抗压性能和缓冲保护能力。

二、材料选择
导体材料：水密电缆的导体通常采用多股细铜丝绞合而成，纯铜材质，具有良好的导电性和韧性。
绝缘材料：绝缘层多采用HDPE（高密度聚乙烯）等优质材料，具有良好的绝缘性能和耐磨性。
密封材料：纵向水密电缆采用阻水胶水或发泡阻水带等密封材料，在护套破损的情况下能延缓水分在电缆内部的流动速度。传统水密电缆则依赖于阻水膏来实现密封效果。
护套材料：护套多采用丁晴弹性体、聚氨酯材料或聚氯乙烯等优质材料，具有良好的耐磨、耐腐蚀和耐候性能。

三、特殊设计
双层屏蔽设计：包括铝箔屏蔽和镀锡铜网编织，有效抵抗外部干扰与电缆内部的干扰，保证信号传输的稳定性。
抗拉设计：采用凯夫拉纤维填充或抗拉中心设计，增强电缆的抗拉强度，确保电缆在长期使用过程中不易断裂。

四、性能特点
信号传输稳定：由于导体材质优良和双层屏蔽设计，水密电缆的信号传输稳定可靠。
耐弯曲性能佳：PVC拖链专用网线可承受小于300万次的弯曲，PUR拖链专用网线则可承受小于600万次的弯曲。
抗拉能力优：凯夫拉纤维填充增强了电缆的抗拉强度。
耐温能力强：PVC拖链专用网线的使用温度范围为-15℃至+70℃，PUR拖链专用网线的使用温度范围则是-40℃至+70℃。
耐磨性能佳：特殊生产工艺及推荐外护套材料使水密电缆具有良好的耐磨性能。

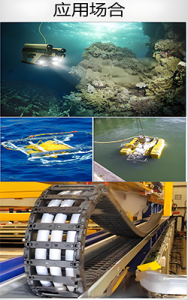

综上所述，水密电缆的构造设计综合考虑了导电性、密封性、耐磨性、耐温性、抗拉性和抗干扰能力等多个方面，以满足舰船、海上石油平台、深海资源探测等高要求领域的使用需求。

线缆结构：

导体材质：多股纯无氧裸铜丝绞合，符合VDE0295CLASS 6标准

导体结构：7/0.19(±0.004)mm

绝缘材质：HDPE(高密度聚乙烯)

绝缘平均厚度：0.20mm

绝缘较薄点：0.17mm

绝缘外径：0.95±0.05mm

绝缘颜色：(橙白,橙) (绿白,绿) (蓝白,蓝) (棕白,棕)

护套材质：丁晴弹性体/聚氨酯材料

电气特性：

使用温度：额定温度: -20℃~+80℃

特种订制聚氨酯外护套拖链网线适用温度：-55℃至120℃

耐弯曲寿命800万次以上

弯曲半径： 拖链网线持续移动弯曲半径较小可达5*D
